在本文中，我們將討論如何在 vlan配置 之間建立通信，以及如何配置網絡。

注意：有關虛擬 LAN、物理 LAN 和簡要回顧的 VLAN 配置選項的更多信息，您可以閱讀此處共享的文章：

虛擬與物理 LAN：設備功能和VLAN 配置基礎知識和命令

首先我們來看看允許流量在 vlan配置間流動的3種方法

通訊選項：

1. 配置路由器并將單個接口連接到每個配置的 vlan配置 的交換機。

2. 將路由器配置為使用 IEEE 802.1Q 并通過中繼連接到交換機。

3. 配置（并可能購買）支持第 3 層的交換機。

選項 1 僅適用于非常小、不需要大量端口且預計不會快速增長的公司。此選項的唯一增長機會是使用昂貴的路由器端口（每個 VLAN）。選項 2 和 3 適用于過去 15 年左右部署的大多數網絡。

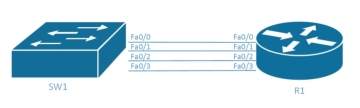

此示例假設 SW1 上的四個不同 VLAN 需要連接在一起。使用此選項，每個 VLAN 的每個設備都需要一個新接口，所有這些都需要通信，因此四個不同的接口從第 2 層交換機 (SW1) 鏈接到路由器 (R1)。如果公司希望將來某個時候添加另一個 VLAN，則需要一個新接口將新 VLAN 從 SW1 鏈接到 R1。這種網絡設計本質上是浪費的，因?yàn)樵S多 VLAN 沒有在設備之間傳遞大量流量。（這就是將 VLAN 放在首位的意義所在。） 選項 1 的無效設計解釋了選項 2 開始受到關注的原因。

選項 2 在需要連接多個  vlan配置但無法負擔第 3 層交換選項的公司中很受歡迎。在實施此設計時，在第 2 層交換機和支持 802.1Q 的路由器之間配置了 802.1Q 中繼。此中繼允許來自已配置 vlan配置 的所有流量通過單個路由接口傳輸和路由。路由器通過這個單一接口管理和路由從一個 VLAN 到另一個 VLAN 的所有流量。這種類型的配置通常被稱為 棒上路由器 (ROAS)。下圖顯示了此配置的常見表示。

單個接口上的所有 VLAN

在 VLAN 之間路由流量的第三個選項是使用第 3 層交換機。該交換機能夠在內部將流量從 VLAN 路由到 VLAN，但它往往比第 2 層交換機貴很多。舊型號交換機通過插入交換機的單獨路由刀片執行此路由，但在現代交換機上，此功能通常內置在交換機中。Cisco IOS 交換機通過使用交換機虛擬接口 (SVI)來處理此功能。它顯示了第 3 層交換機內的 SVI 的可視化表示，如下所示。

第 3 層交換機內部的所有 VLAN

轉發路徑

這是下一個合乎邏輯的問題：如何在 VLAN 之間轉發流量？對于答案，我們將看看前面討論的所有三種連接模型。

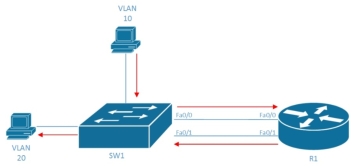

對于選項 1，我們假設兩臺設備需要通信——一個配置到 VLAN 10，另一個配置到 VLAN 20。我們還假設 Fa0/0 接口與 VLAN 10 流量通信，F(xiàn)a0/1接口與 VLAN 20 流量通信。在這種情況下，來自 VLAN 10 設備的流量將使用下圖所示的路徑流向 VLAN 20 設備。

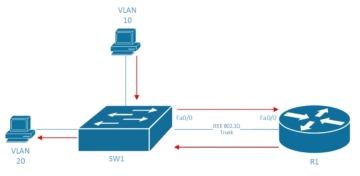

現在讓我們稍微壓縮一下這個布局，看看轉發如何與 ROAS 配置一起工作。下圖，注意路徑看起來非常相似，但不需要額外的接口。

最后，讓我們看看這個設計如何與第 3 層交換機一起工作。這種布局有點不同，因?yàn)樗恍枰獑为?dú)的路由設備。在這種情況下，路由機制內置在同一臺交換機中，SVI 對流量進行路由。

 vlan網絡配置

配置任何網絡選項都需要很好地理解前面部分中列出的概念。以下所有示例都使用四個不同的 VLAN：VLAN 10、VLAN 20、VLAN 30 和 VLAN 40。

選項 1 配置要求將連接到路由器的接口配置到正確的 VLAN 中。R1 不需要特殊配置，因?yàn)槊總€(gè)接口都可以像標準 LAN 接口一樣進行配置；在此配置中，VLAN 對 R1 不可見。

表 1 顯示了一個示例，使用了圖 1 中的圖表。

對于選項 2，路由器必須意識到正在使用的 VLAN 并相應地進行路由。

表 2 顯示了此配置的示例，使用 “單個接口上的所有 VLAN”中的圖表。

現在將在已配置的子接口上配置所有第 3 層尋址信息。

對于選項 3，配置要求您在交換機內設置 SVI 以處理 VLAN 流量。

表 3 顯示了此配置的示例，使用了“第 3 層交換機內部的所有 VLAN”中的圖表。

現在將在已配置的 SVI 接口上配置所有第 3 層尋址信息。

今天，在大中型實施中唯一常見的解決方案是使用第 3 層交換機。其他兩種解決方案都有時間，但隨著技術和行業的發展，第三種解決方案已經發展成為比其前輩更容易（而且總體更便宜）的解決方案。

現代網絡中 VLAN 的使用不斷發展和增長。很好地了解它們的用途以及它們通常如何配置到整體網絡架構中是非常重要的。
